新聞中心
聯(lián)系我們
手 機(jī)：17898826917
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區(qū)南橋鎮(zhèn)國順路936號5幢
PET與PBT塑料區(qū)別
時(shí)間：2019-11-17 10:00
閱讀：1854
來源：互聯(lián)網(wǎng)
聚對苯二甲酸類塑料，主要包括聚對苯二甲酸乙二酯（PET）和聚對苯二甲酸丁二酯（PBT）。 PET,分子結(jié)構(gòu)高度對稱，具有一定的結(jié)晶取向能力，故而具有較高的成膜性和成性。PET具有很好的光學(xué)性能和耐候性，非晶態(tài)的PET具有良好的光學(xué)透明性。另外PET具有優(yōu)良的耐磨耗摩擦性和尺寸穩(wěn)定性及電絕緣性。PET做成的瓶具有強(qiáng)度大、透明性好、無毒、防滲透、質(zhì)量輕、生產(chǎn)效率高等因而受到了廣泛的應(yīng)用。
在塑料分類中，PET的代號是1號，作用廣泛：
-
可紡成聚酯纖維，即滌綸
-
可制成薄膜用于錄音、錄像、電影膠片等的基片、絕緣膜、產(chǎn)品包裝等
-
作為塑料可吹制成各種瓶，如可樂瓶、礦泉水瓶等
-
可作為電器零部件、軸承、齒輪等

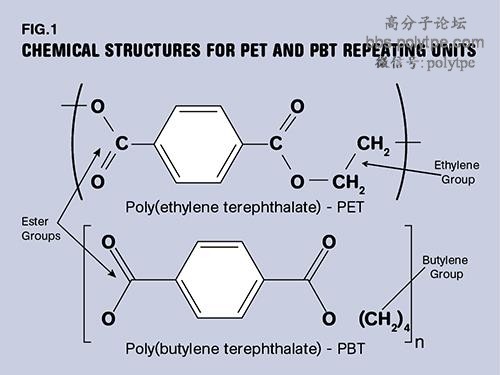

PBT與PET分子鏈結(jié)構(gòu)相似，大部分性質(zhì)也是一樣的，只是分子主鏈由兩個亞甲基變成了四個，所以分子更加柔順，加工性能更加優(yōu)良。

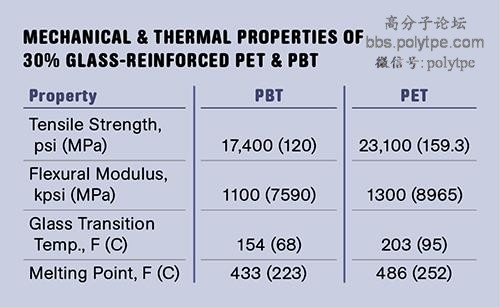

聚對苯二甲酸丁二酯跟其他熱塑性聚酯性能相近，其化學(xué)及物理性質(zhì)亦近似：與聚對苯二甲酸乙二酯（PET）相比，聚對苯二甲酸丁二酯的強(qiáng)度及剛度較低，但對撞擊的抵抗較佳，而玻璃化轉(zhuǎn)變溫度亦較低。PET及PBT均對超過60 °C的熱水敏感。兩種塑料均對紫外線敏感，因此不能在戶外長期使用，但透過加入添加劑，可幫助兩種塑料耐紫外線。
PET 聚對苯二甲酸乙二醇酯
典型應(yīng)用范圍:
汽車工業(yè)（結(jié)構(gòu)器件如反光鏡盒，電氣部件如車頭燈反光鏡等），電器元件（馬達(dá)殼體、電氣聯(lián)結(jié)器、繼電器、開關(guān)、微波爐內(nèi)部器件等）。工業(yè)應(yīng)用（泵殼體、手工器械等）。
注塑模工藝條件:
干燥處理：加工前的干燥處理是必須的，因?yàn)镻ET的吸濕性較強(qiáng)。建議干燥條件為120~165℃，4小時(shí)的干燥處理。要求濕度應(yīng)小于0.02%。
熔化溫度：對于非填充類型：265~280℃；對于玻璃填充類型：275~290℃。
典型應(yīng)用范圍:
汽車工業(yè)（結(jié)構(gòu)器件如反光鏡盒，電氣部件如車頭燈反光鏡等），電器元件（馬達(dá)殼體、電氣聯(lián)結(jié)器、繼電器、開關(guān)、微波爐內(nèi)部器件等）。工業(yè)應(yīng)用（泵殼體、手工器械等）。
注塑模工藝條件:
干燥處理：加工前的干燥處理是必須的，因?yàn)镻ET的吸濕性較強(qiáng)。建議干燥條件為120~165℃，4小時(shí)的干燥處理。要求濕度應(yīng)小于0.02%。
熔化溫度：對于非填充類型：265~280℃；對于玻璃填充類型：275~290℃。
模具溫度：80~120℃。
注射壓力：300~1300bar。
注射速度：在不導(dǎo)致脆化的前提下可使用較高的注射速度。
流道和澆口：可以使用所有常規(guī)類型的澆口。澆口尺寸應(yīng)當(dāng)為塑件厚度的50~100%。
化學(xué)和物理特性:
PET的玻璃化轉(zhuǎn)化溫度在165℃左右，材料結(jié)晶溫度范圍是120~220℃。PET在高溫下有很強(qiáng)的吸濕性。對于玻璃纖維增強(qiáng)型的PET材料來說，在高溫下還非常容易發(fā)生彎曲形變?？梢酝ㄟ^添加結(jié)晶增強(qiáng)劑來提高材料的結(jié)晶程度。用PET加工的透明制品具有光澤度和熱扭曲溫度?？梢韵騊ET中添加云母等特殊添加劑使彎曲變形減小到最小。如果使用較低的模具溫度，那么使用非填充的PET材料也可獲得透明制品
注射壓力：300~1300bar。
注射速度：在不導(dǎo)致脆化的前提下可使用較高的注射速度。
流道和澆口：可以使用所有常規(guī)類型的澆口。澆口尺寸應(yīng)當(dāng)為塑件厚度的50~100%。
化學(xué)和物理特性:
PET的玻璃化轉(zhuǎn)化溫度在165℃左右，材料結(jié)晶溫度范圍是120~220℃。PET在高溫下有很強(qiáng)的吸濕性。對于玻璃纖維增強(qiáng)型的PET材料來說，在高溫下還非常容易發(fā)生彎曲形變?？梢酝ㄟ^添加結(jié)晶增強(qiáng)劑來提高材料的結(jié)晶程度。用PET加工的透明制品具有光澤度和熱扭曲溫度?？梢韵騊ET中添加云母等特殊添加劑使彎曲變形減小到最小。如果使用較低的模具溫度，那么使用非填充的PET材料也可獲得透明制品
PBT 聚對苯二甲酸丁二醇酯
典型應(yīng)用范圍:
家用器具（食品加工刀片、真空吸塵器元件、電風(fēng)扇、頭發(fā)干燥機(jī)殼體、咖啡器皿等），電器元件（開關(guān)、電機(jī)殼、保險(xiǎn)絲盒、計(jì)算機(jī)鍵盤按鍵等），汽車工業(yè)（散熱器格窗、車身嵌板、車輪蓋、門窗部件等）。
注塑模工藝條件:
干燥處理：這種材料在高溫下很容易水解，因此加工前的干燥處理是很重要的。建議在空氣中的干燥條件為120℃，6~8小時(shí)，或者150℃，2~4小時(shí)。濕度必須小于0.03%。如果用吸濕干燥器干燥，建議條件為150℃，2.5小時(shí)。
熔化溫度：225~275℃，建議溫度：250℃。
模具溫度：對于未增強(qiáng)型的材料為40~60℃。要很好地設(shè)計(jì)模具的冷卻腔道以減小塑件的彎曲。熱量的散失一定要快而均勻。建議模具冷卻腔道的直徑為12mm。
注射壓力：中等（最大到1500bar）。
注射速度：應(yīng)使用盡可能快的注射速度（因?yàn)镻BT的凝固很快）。
流道和澆口:建議使用圓形流道以增加壓力的傳遞（經(jīng)驗(yàn)公式：流道直徑=塑件厚度+1.5mm）。可以使用各種型式的澆口。也可以使用熱流道，但要注意防止材料的滲漏和降解。澆口直徑應(yīng)該在0.8~1.0*t之間，這里 t是塑件厚度。如果是潛入式澆口，建議最小直徑為0.75mm。
化學(xué)和物理特性:
PBT是最堅(jiān)韌的工程熱塑材料之一，它是半結(jié)晶材料，有非常好的化學(xué)穩(wěn)定性、機(jī)械強(qiáng)度、電絕緣特性和熱穩(wěn)定性。這些材料在很廣的環(huán)境條件下都有很好的穩(wěn)定性。 PBT吸濕特性很弱。非增強(qiáng)型PBT的張力強(qiáng)度為50MPa，玻璃添加劑型的PBT張力強(qiáng)度為170MPa。玻璃添加劑過多將導(dǎo)致材料變脆。PBT的；結(jié)晶很迅速，這將導(dǎo)致因冷卻不均勻而造成彎曲變形。對于有玻璃添加劑類型的材料，流程方向的收縮率可以減小，但與流程垂直方向的收縮率基本上和普通材料沒有區(qū)別。一般材料收縮率在1.5%~2.8%之間。含30%玻璃添加劑的材料收縮0.3%~1.6%之間。熔點(diǎn)（225℃）和高溫變形溫度都比PET材料要低。維卡軟化溫度大約為170℃。玻璃化轉(zhuǎn)換溫度（glass trasitio temperature）在22℃到43℃之間。由于PBT的結(jié)晶速度很高，因此它的粘性很低，塑件加工的周期時(shí)間一般也較低。
典型應(yīng)用范圍:
家用器具（食品加工刀片、真空吸塵器元件、電風(fēng)扇、頭發(fā)干燥機(jī)殼體、咖啡器皿等），電器元件（開關(guān)、電機(jī)殼、保險(xiǎn)絲盒、計(jì)算機(jī)鍵盤按鍵等），汽車工業(yè)（散熱器格窗、車身嵌板、車輪蓋、門窗部件等）。
注塑模工藝條件:
干燥處理：這種材料在高溫下很容易水解，因此加工前的干燥處理是很重要的。建議在空氣中的干燥條件為120℃，6~8小時(shí)，或者150℃，2~4小時(shí)。濕度必須小于0.03%。如果用吸濕干燥器干燥，建議條件為150℃，2.5小時(shí)。
熔化溫度：225~275℃，建議溫度：250℃。
模具溫度：對于未增強(qiáng)型的材料為40~60℃。要很好地設(shè)計(jì)模具的冷卻腔道以減小塑件的彎曲。熱量的散失一定要快而均勻。建議模具冷卻腔道的直徑為12mm。
注射壓力：中等（最大到1500bar）。
注射速度：應(yīng)使用盡可能快的注射速度（因?yàn)镻BT的凝固很快）。
流道和澆口:建議使用圓形流道以增加壓力的傳遞（經(jīng)驗(yàn)公式：流道直徑=塑件厚度+1.5mm）。可以使用各種型式的澆口。也可以使用熱流道，但要注意防止材料的滲漏和降解。澆口直徑應(yīng)該在0.8~1.0*t之間，這里 t是塑件厚度。如果是潛入式澆口，建議最小直徑為0.75mm。
化學(xué)和物理特性:
PBT是最堅(jiān)韌的工程熱塑材料之一，它是半結(jié)晶材料，有非常好的化學(xué)穩(wěn)定性、機(jī)械強(qiáng)度、電絕緣特性和熱穩(wěn)定性。這些材料在很廣的環(huán)境條件下都有很好的穩(wěn)定性。 PBT吸濕特性很弱。非增強(qiáng)型PBT的張力強(qiáng)度為50MPa，玻璃添加劑型的PBT張力強(qiáng)度為170MPa。玻璃添加劑過多將導(dǎo)致材料變脆。PBT的；結(jié)晶很迅速，這將導(dǎo)致因冷卻不均勻而造成彎曲變形。對于有玻璃添加劑類型的材料，流程方向的收縮率可以減小，但與流程垂直方向的收縮率基本上和普通材料沒有區(qū)別。一般材料收縮率在1.5%~2.8%之間。含30%玻璃添加劑的材料收縮0.3%~1.6%之間。熔點(diǎn)（225℃）和高溫變形溫度都比PET材料要低。維卡軟化溫度大約為170℃。玻璃化轉(zhuǎn)換溫度（glass trasitio temperature）在22℃到43℃之間。由于PBT的結(jié)晶速度很高，因此它的粘性很低，塑件加工的周期時(shí)間一般也較低。
聚對苯二甲酸丁二酯常用于房屋的電氣工程，主要作絕緣之用；另外在汽車制造的過程中，亦會用于制作插頭連接器。在日常的家居用品中，例如在花灑或熨斗的把手，亦會選用這種材料。聚對苯二甲酸丁二酯可抽成絲，并用于制作牙刷或化妝用的粉刷的刷毛
